 EL제품 - EL시트 |
 |

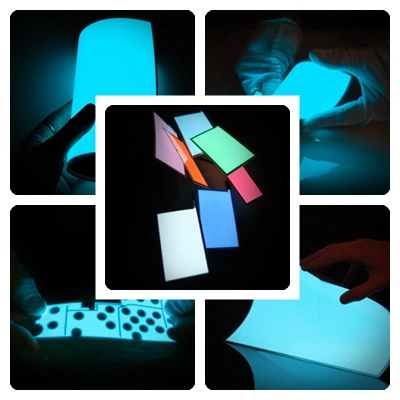

| 1. 단순 백라이트형태의 el시트 |
|
발광시트 사이즈 : A6,A5,A4,A3,A2,A1 그외 주문생산
발광색감 : 핑크화이트, 그린, 블루, 노랑, 빨강 등
휘도 : 조건(교류 100~120V /400~1000hz의 경우)핑크화이트 120~200cd
|

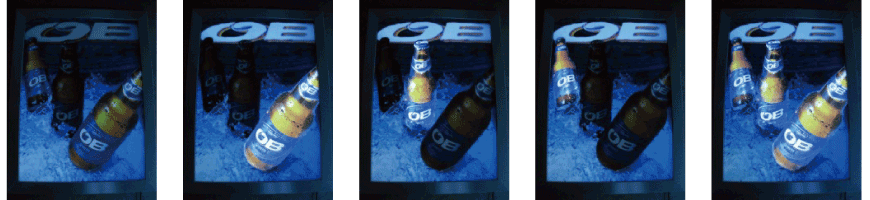

| 2. 순차적 채널 형태의 el시트 |
|
사이즈 : 최고6,400CM2이내
발광색감 : 핑크화이트, 그린, 블루, 노랑, 빨강 등
휘도 : 조건(교류 100~120V /400~1000hz의 경우)핑크화이트 120~200cd
|

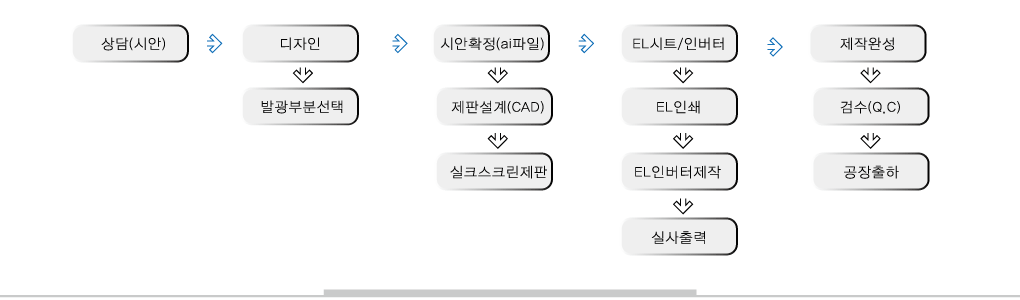

| 3.단순 백라이트 el시트 제작 |
|
|
|
| 4. 채널형태 el시트 제작 과정 |
 |
  |
| 실사출력(비발광) |
1채널 |
2채널 |
3채널 |
4채널 |
완성채널 |
|
|
| 5. el시트 사양(Spec) |
|
|
구분
|
범위
|
단위
|
조건등
|
EL 시트
|
|
재질
|
PET 125
|
㎛
|
ITO필름
|
[ 제품의 특징 ]
• 얇은 두께 (0.17mm~0.25mm)
• 곡면형태로 발광가능 (최소반경 6mm)
• 다양한 색상표현이 가능(14색)
• 균일한 면(面) 발광이며 부드러운 빛의 연출이 가능
• 다양한 색상조합으로 발광시간및 순서조절이 가능
• 소비전력이 대단히 낮고, 열발생이 없으며 진동과 충격에 강함
[ 제품의 용도]
• 산업용 기기 및 소형 LCD 백라이트
• 광고 사인및 P.O.P광고물
• 실내인테리어및 익스테리어 조명
• 전시회, 박람회 등의 홍보 디스플레이
• 야간 레저안전및 구호용품(Security용)
• 자동차 튜닝용품 디스플레이
|
|
두께
|
0.2-0.5
|
mm
|
인쇄후 라미네이팅 두께 제외
|
|
휘도
|
60-200 (±15%)
|
cd/㎡
|
추천휘도 : 80~100
|
|
크기
|
A6-A1
|
|
기성사이즈
|
|
작동전압
|
60-130 (±10%)
|
Vrms
|
추천전압 : 100V
|
|
작동주파수
|
400~1200 (±10%)
|
Hz
|
추천주파수 : 400Hz
|
|
동작온도
|
-40~40
|
℃
|
실외시방시 UV차단보호필름 부착
|
|
동작습도
|
40~70
|
％RH
|
실외시방시 방수처리
|
|
보존온도
|
-40~50
|
℃
|
|
|
보존습도
|
30~80
|
％RH
|
|
|
수명
|
8,000~12,000 (±15%)
|
시간
|
|
|
반감기
|
2,500~5000 (±20%)
|
시간
|
25℃ 50%RH /100V 400Hz
|
|
|
