1. EL의 구조

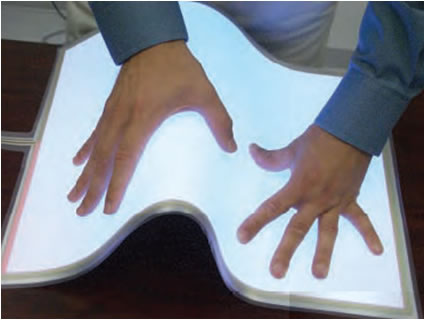

투명한 도전성 필름 전극과 카본 전극층 사이에 형광체가 도포 되어있는 구조로서, 양 전극 사이에 특정 전압을인가하여 주면 형광체 색상에 따라 다양한 빛을 발하며 0.3mm이하의 얇고 Flexible한 구조로 되어 있어 활용 범위가 대단히 넓다

   ① 두 께 : 0.17~0.25mm

   ② 최 소 반 경 : 6mm

   ③ 동 작 전 압 : AC20~150V, DC3V~12V

   ④ 동작주파수 : 50~3000HZ

   ⑤소 비 전 력 : 10W (300㎠*90CD/㎡기준)

   ⑥ : 8,000~10,000HR

2.el시트의 구조적 정의

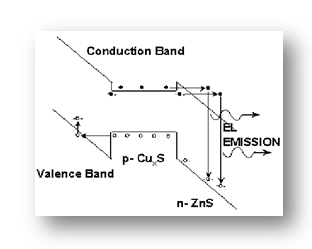

   ① EL시트는 LEC (Light Emitting Capacitor) 기술이다.

   ② LEC는 전통적인 축전지와 같이 유사하게 작동을 하는데, 다른 광원 과의 차이는 전극 사이의 유전체가 충전이 되면 빛을 내는 물질이라는 점이다.

   ③ 형광등은 선(線)발광, LED는 점 (点)발광인데 비해, EL은 면(面)발광이라는 차이가 있다.

   ④ 형광물질을 절연판에 인쇄하여 두 전극 사이에 두고, 100V ~ 220V의 AC전류를 받아 발광하는 구조이다.

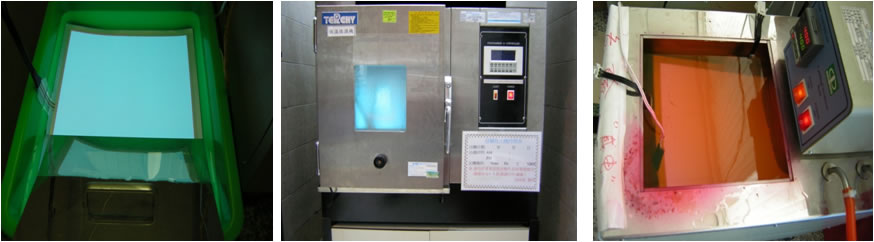

   ⑤ 수중 잠수 시험 Water immersion test (40℃)

   ⑥ 고온 다습시험 High temp. & High humidity test : 65℃ / 90% RH

3. 일반적 생산방식 (신제품 개발 및 소량 생산) /수작업, 시간소요, 소량생산, 원가상승

4. 전계분할 생산방식 (주문형 대량 생산) /양산 , 품질균일, 시간단축, 대량생산, 원가하락

EL Sheet는 균일한 면 발광체로서 파스텔톤의 부드러운 빛의 표현이 가능하고 비 발광시에도 선명한 칼라를 유지할 수 있기 때문에 주간에도 Display 효과를 얻을 수 있으며 14가지 기본 색상에 칼라 필터를 이용하여 다양한 색상 표현이 가능하다.
