1. 개요 설명

[ EL은 전극간에 교류 전압이 인가됨으로 인하여 발광한다.]    ① EL은 일정한 전압 및 주파수로 되어지며,구동주파수와 구동전압이 높을수록 EL의 휘도는 증가하지만 그 수명은 짧아진다.    ② EL의 적절한 수명과 휘도를 유지하기 위해서는 적절한 사양을 선택하여 사용해야 한다.    ③인버터는 일반적으로 약50 ~ 150Vrms의 출력전압, 약200 ~ 2000Hz출력 주파수에서 EL을 발광시킨다. 특별히 장기간에 걸쳐 점등할 경우는 400Hz이하에서 구동하는 것이 수명에 유리하다.    ④ 인버터를 쓰지 않고 AC100V, 50 ~ 60Hz에 직접 접속 하여도 발광하지만, 휘도가10cd / m²수준으로 밝은 곳에서는  효과가 없다.  이런 경우에는 반드시 125V, 0.1A의 FUSE를 직렬로 접속하되 가급적이면 직접접속은 피해야 한다

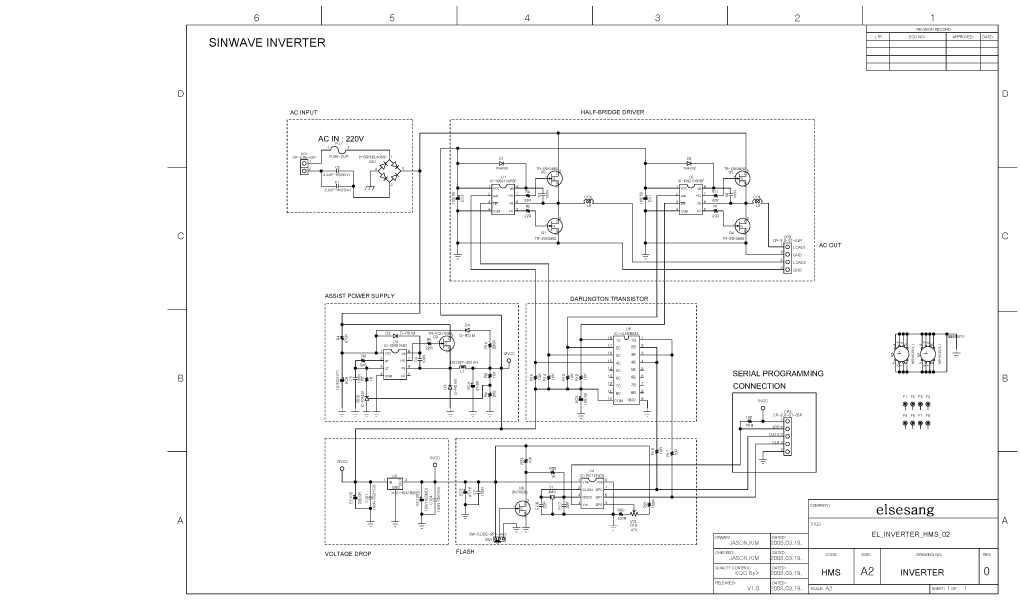

2.사인파el 회로도

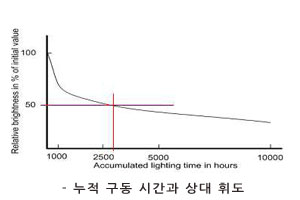

3. 휘도 - 전압 - 주파수 특성

4. EL구동시스템

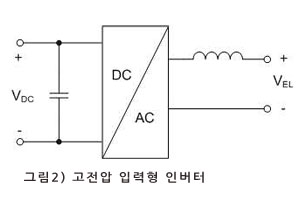

① 계기조명 및 소형 광고 패널 등에서 사용되는 소형 EL램프 구동드라이버의 경우에 있어서는 주로 소형화 및 단가를 맞추기 위해 그림 1과 같은 매우 간단한 구조을 갖도록 설계한다.    ② 통상적으로 그림1과  같은 구조의 인버터는 직류 5~24V 정도이며, 직류-교류 전력변환 회로에 의해서 직류전압을 교류전압으로 변환 후 변압기에 의해 전압을 승압하여EL램프에 구동전압을 공급한다.    ③ 반면 비교적 대형 광고 패널에서 사용되는 EL램프는 50~200W이상에 이르는 상대적으로 큰 용량이므로 입력전압의 크기에 따른 분류형태로 그림2와 같은 고전압 입력형의 토폴로지를 사용하게 된다.    ④ 따라서 대용량 EL을 구동하는 경우 고전압의 직류전압을 얻기위해 일번적으로 PFC회롤 인버터 앞단에 사용하여 입력측에 고압직류전압을 얻도록 한다.<BR>    ⑤ 고압직류전압을 입력으로 하는 경우에 있어서 장점은 승압용 트랜지포머가 없어도 된다는 점이지만 넓은 출력전압 범위를 확보하기 위해 400V이상의 고압직류전압필요로 한다는 단점을 수반하게 된다.    ⑥ 높은 정격 EL을 구동하는 경우 출력측에 나타나는 고조파 성분은 EL특성을 저감시킬수 있고, 고조파 성분에의한 가청 노이즈가 문제가 되어 출력필터링하여 개선해야한다.
